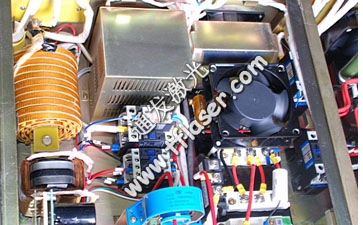

由于產品焊接要求的加大和應用的越來越廣，激光焊接機越來越大功率化，原來的普通電源已不能滿足它大功率，長時間運作的要求。為此，通發激光自主研發了升壓調流電源（下圖所示），以滿足當前激光焊機的要求。那么，這種新型激光電源在日常的小故障我們應該怎樣維修呢？下面，通發激光尹工給出了他的見解。

    一、顯示屏報“充電箱故障”按以下步驟去檢測：

    1、開機一扭鑰匙 報“充電箱故障”故障:

    a、看看充電箱220V供電正常不,電源控制板沒供電上，也可看風扇轉不轉？

    b、開關電源工作綠燈亮,如不亮，220V供電正常的話，換開關電源,換完后可以不先插上到電源控制板上的J5，看綠燈情況，要是插上J5后，綠燈不亮或閃，說明電源控制壞。

    c、 看電源控制板上LED6綠燈亮不？如不亮或閃爍，更換電源控制板。有時板上綠燈也亮，但相對電壓低，所以測量針腳-15V +15V對GND（具體位置看附圖）正常不，不正常更換。

    2、在開機點燈后或者在出光過程中；當報“充電箱故障”時，不需立即去關閉鑰匙開關，看看電源控制板，哪個紅色指示燈亮，按燈指示燈表示故障內容檢測。

    a、LED1亮

    表示充電箱散熱器的過溫保護。檢查散熱器的溫度開關和確定是不是散熱器溫度太高，看看風扇正常運轉不？

    b、 LED2亮

    表示輸入過流保護。檢查輸出C+ C-有沒有接反、輸出二極管模塊有短路現象。

    c、LED3亮

    表示輸出無電壓保護。檢查輸出C+ C-有沒有接反、控制板的接口J11是否插接好。

    d、LED4亮

    表示驅動和IGBT保護。驅動板和IGBT有問題。

    e、LED5亮

    表示輸出過壓保護。檢查控制板的接口J11是否插接好、控制板有故障。

    f、 LED6常綠亮

    表示控制板供電正常。

    二、接觸器吸合和電壓建立的順序：

    鑰匙開關打開后，主板和電源控制供電上電，按顯示屏開機后，充電箱的主接觸器吸合，氙燈兩端有1200V左右的電壓，過20S后，延時接觸器吸合，再隨后點燈接觸器和連接接觸器吸合，吸合代表點燈成功。而后放電箱C+,C-有高壓650V左右建立。全部建立就緒，待機中。

    三、整機跳閘：

    1、在按開機后跳閘，檢查充電箱里的整流橋。

    2、在點燈完成后跳閘，沒有建立650V，更換充電箱里2個的IGBT和IGBT驅動板。

    3、在踩腳踏過程中跳閘，檢驗一下充電C+ C-端有沒有650V，重點檢查放電箱里的驅動板和IGBT、主板。

    四、接觸器不吸合

   1、主接觸器和延時接觸器不吸合，換電源控制板和主板，要么可能接觸器和連接線有問題。

   2、接觸器嗡嗡響，更換即可，主要接觸器里進一些灰塵造成。

    要注意的是：如需拆下通發激光升壓調流電源的放電箱或充電箱時，拆下儲能電容的連接線，需等儲能電容的電壓降為36V以下為安全，否則到時安裝連接線時會引起火發。欲知后面3種故障的維修方法，請關注明天通發新聞更新。
