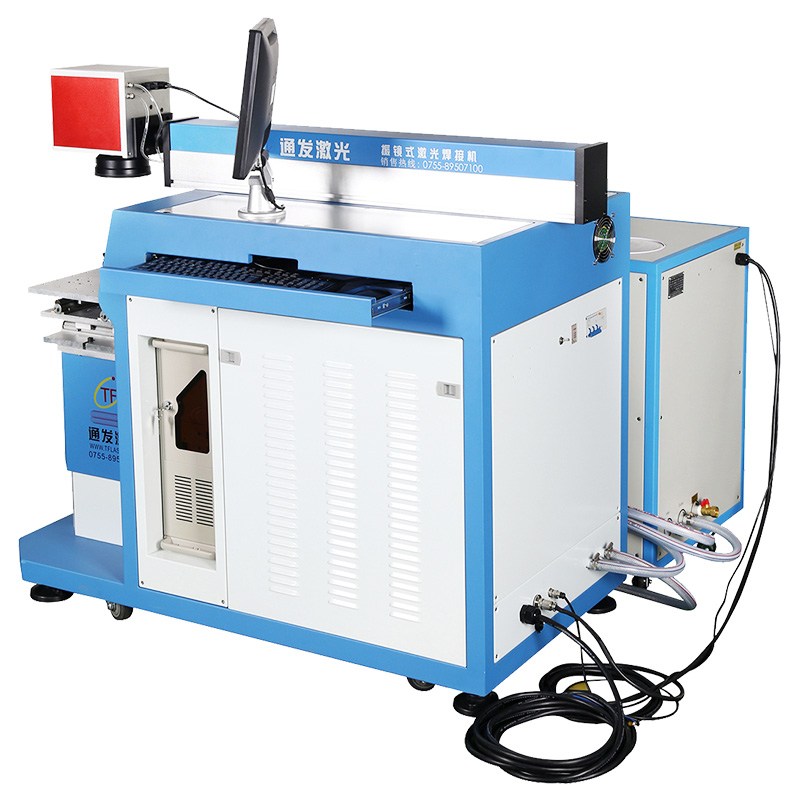

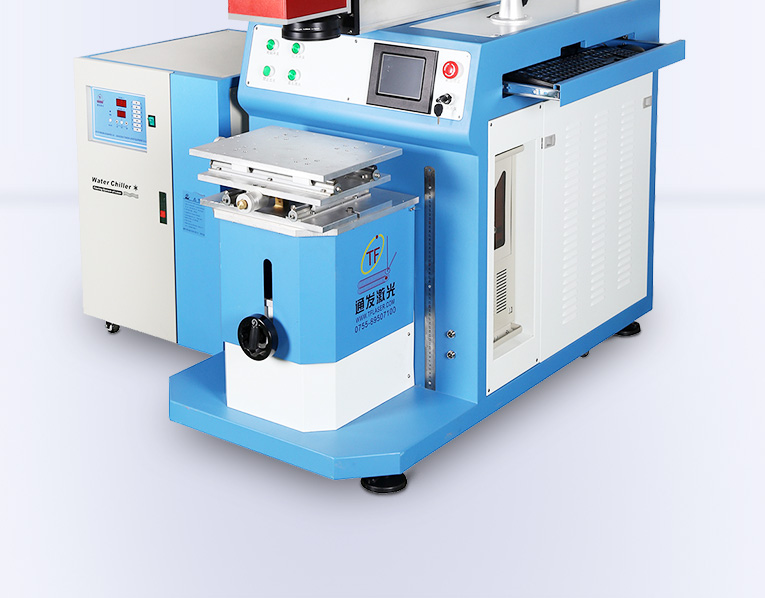

振鏡激光焊接機TFL-180SW

通發激光TFL-180SW振鏡式激光焊接機，采用2軸高速掃描振鏡，焊接速度是工作臺移動的5倍，滿足0.5mm以內料厚不銹鋼多點擊穿疊加焊接，也適用手機五金不銹鋼螺柱高速激光焊接加工。

訂購熱線：4008-168-880

分享至：

產品詳情產品視頻客戶見證產品參數 外形設計 安裝使用

振鏡激光焊接機加工樣品圖片

應用范圍

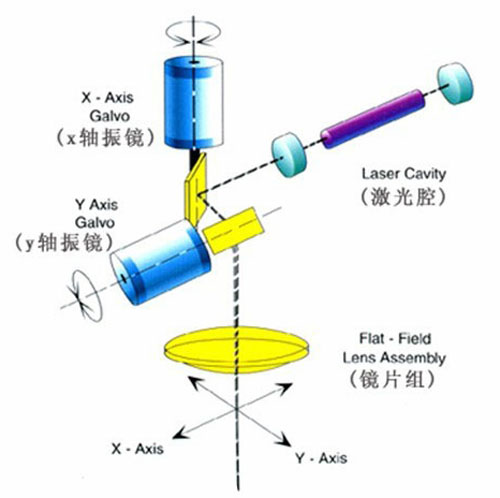

振鏡掃描激光點焊機是引進國外技術，在關鍵部件采用優質進口部件生產而成的，焊機，使用了掃描鏡組的動態焊接工藝，并采用掃描鏡片的移動代替工件移動或焊接鏡組移動的方式，使振鏡鏡片在掃描鏡頭內將激光光束快速在焊點之間切換，焊點之間的距離越大，工件上的焊點數量越多，優勢越明顯。在單點焊接時由于極大的減少了空程定位時間，生產效率比普通XY工作臺的激光點焊要提高4—10倍。

1、采用高速掃描振鏡進行激光定位，速度可達7000mm/s，極大的降低了焊接位置之間的空走時間，從而大大的提高生產效率；

2、數字振鏡接口，抗干擾能力強，穩定性更好；

3、全中文專用控制元件，功能強大，操作簡單，可兼容多種格式圖檔；

4、大功率散熱系統，滿足持續工作的大批量生產。

專業激光電源控制系統

1、整機的功能是基于輸出電流的調整，以控制修正激光輸出，以便安全有效的利用激光進行焊接；

2、主控制器采用新的ARMv7系列的處理器，具有較高的處理速度，以滿足設備的實時控制。能快速、高精度的控制和保護激光機。最大可能提供給客戶快捷安全的使用體驗。

4、采用觸摸屏做人機交互，界面直觀，顯示清晰，各種參數易于理解調節，簡單易上手；

5、軟件具有嚴密的控制邏輯、精細的數字濾波、快速的控制算法，使激光輸出穩定，快速。

專業振鏡激光焊接控制系統

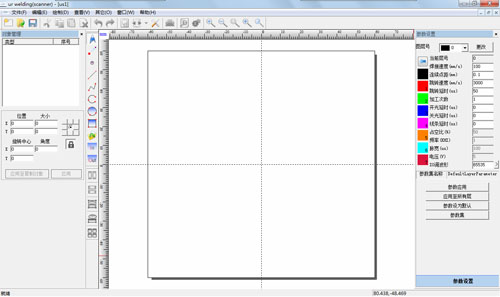

1、通發激光振鏡焊接控制系統是以PC為核心的激光焊接控制系統。

2、配置靈活，調整調試方便直接。支持梯形校正、桶形校正和平行四邊形校正。

3、便捷的編輯功能，如居中、移動、旋轉、傾斜、鏡像、陣列、復制、模擬復制等。

4、支持?jǐn)U展運動軸，可帶兩路電機。支持角度旋轉標記和工作臺直線運動控制。

核心激光器

采用陶瓷，漫反射、耐腐蝕

雙層臺階設計，換燈洗腔更便捷

鍍金燈夾頭，導電優良不發熱

附件與耗材

格林精密部件（惠州）有限公司成立于2002年3月，屬外資上市企業，公司廠區占地60000平米，建筑面積70000平米。公司主要生產通訊、電子產品等零部件，主要客戶有TCL、康佳、索愛、金立、諾基亞、朵維等知名企業。在2005年獲得惠州市政府頒發的“百強納稅戶”稱號，公司具備整機外形設計、結構件和模具設計、精密注塑、金屬件成型、鏡片制造、自動無塵涂裝、EMI、IMD和結構件裝配等完整的工藝設備和儀器等。
深圳市三合通發精密五金制品有限公司是一家專業從事從模具設計、制造、精密金屬零件的沖壓、點焊、攻牙洗凈、組立、表面處理及精密慢走絲加工的現代化企業。擁有現代化標準廠房3，000多平方米，精密的模具加工設備、沖壓設備及測量儀器。擁有完整科學的質量管理體系，通過了ISO9001質量體系認證。公司主要最終客戶有日立，三洋，CANON，EPSON，康佳、兄弟、理光等知名企業。
深圳市東方亮彩精密技術有限公司是專業從事手機、數碼相機、筆記本電腦等提供高精密模具研發設計、注塑成型、表面處理和銷售的國家級高新技術企業，注冊資金5425.05萬元。公司基礎設施齊全、產業配套完善。公司已確立了先進的研發、制造、品質、銷售及售后服務管理體系；擁有多方面的專業技術人才、管理精英。優秀的團隊保證了企業實力持續加強，管理水平的不斷提升，創新技術及新產品源源不斷。

技術參數：

型號	TFL-180SW	TFL-300SW
激光波長	1064nm	1064nm
聚光腔反射體	進口陶瓷聚光腔	進口陶瓷聚光腔
激光功率	180W	300W
脈沖寬度	0-15ms	0-15ms
激光頻率	0-50Hz	0-200Hz
光斑調節范圍	0.3-2mm	0.3-2mm
瞄準定位	紅光	紅光
定位精度	±0.01mm	±0.01mm
冷水機制冷功率	1.5p	3p
額定功率	6.5KW	14.5KW
電力需求	單相220v±5%/50Hz/30A 三相380v±5%/50Hz/20A	三相380v±5%/50Hz/40A

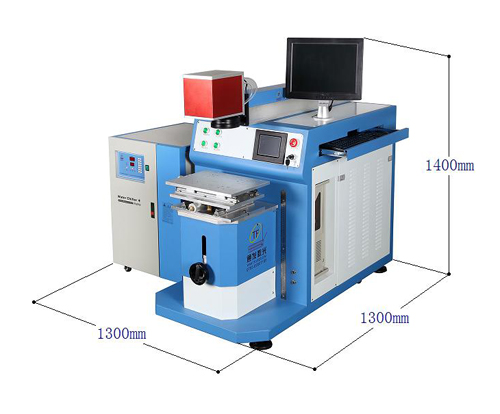

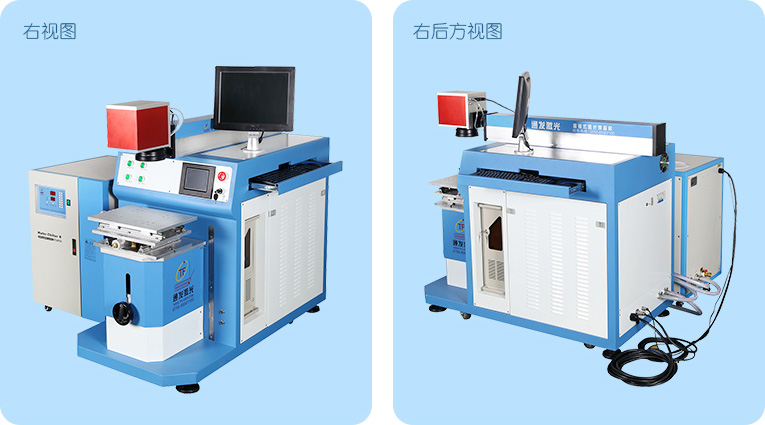

外型尺寸	主機：720×1400×1300mm 冷水機：540×650×780mm	主機：720×1400×1300mm 冷水機：600×900×1300mm

電氣要求:

市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。

冷卻水要求:

純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水）。

環境要求:

防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變?nèi)酰獍哔|(zhì)量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。

減少灰塵：因?yàn)榧す庠O(shè)備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境

環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因?yàn)榧す怆娫床糠郑β屎芨?，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因?yàn)榧す饩w、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）

環境濕度：不高于80% 。因?yàn)楹笝C(jī)電源打開后，激光晶體就會持續的被冷卻系統冷卻，因?yàn)槔鋮s水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。

激光設備使用注意事項:

良好的接地：我公司生產的激光設備均配有自動的安全保護裝置，只有正確、良好的接地才能使之正常運作，為了保障您的人身財產安全，強烈要求客戶為設備提供良好的接地條件。同時，激光電源、焊接控制系統均使用了工業微處理器進行數字化控制，只有良好的接地，才能保證他們正常穩定的工作。

較小的電壓波動：如果設備電力接入點或離的很近的地方有大功率的用電設備，特別是對電網會產生很大沖擊的用電設備，如大功率電動機、氬弧焊機、電火花放電加工機等等，建議客戶配備帶有電壓波動抑制功能的穩壓器。
